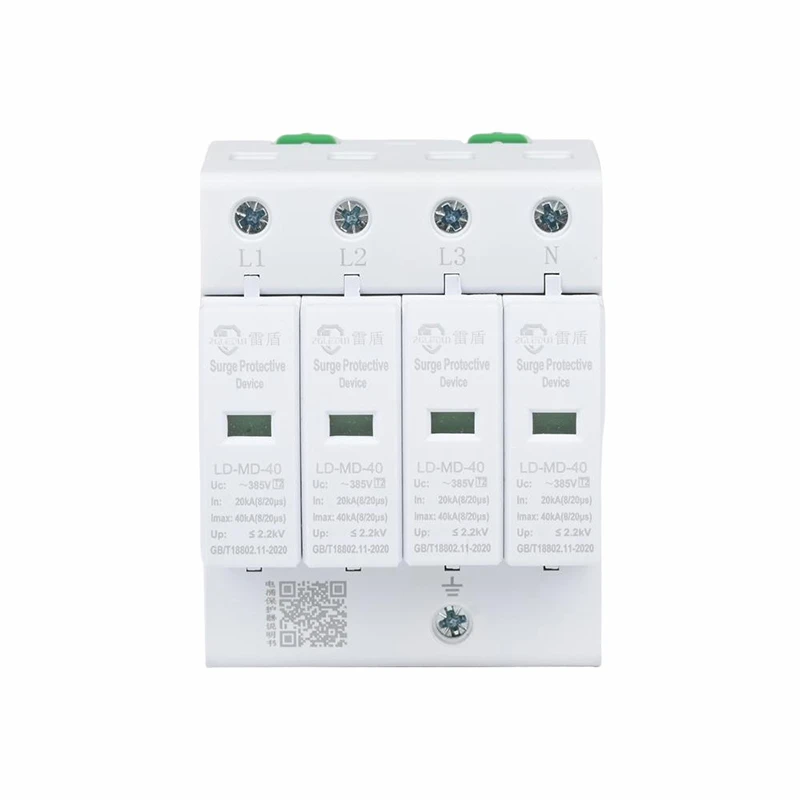

T2 nagy kisülési áram túlfeszültség-levezető

A T2 nagy kisülési áramú túlfeszültség-levezető egy moduláris túlfeszültség-védő eszköz, amelyet 50/60 Hz-en működő, alacsony-feszültségű váltakozó áramú áramelosztó rendszerekhez terveztek. Főleg az elektromos vezetékek és a későbbi berendezések védelmére szolgál az indukált villámlökések, kapcsolási túlfeszültség és tranziens impulzusfeszültség ellen lakossági, kereskedelmi és ipari villamosenergia-rendszerekben. Elosztódobozokba, elosztószekrényekbe és berendezések tápbemeneteibe szerelve csökkenti a szigetelés meghibásodásának, a vezérlő meghibásodásának, a kommunikációs megszakításoknak és a túlfeszültség-események által okozott idő előtti berendezéskárosodásnak a kockázatát.

A kompakt, dugaszolható szerkezettel felépített termék 1P, 2P, 3P és 4P konfigurációkhoz alkalmas, és többféle kisülési kapacitással kapható 10kA-tól 100kA-ig. A készülék gyors reagálást, stabil feszültségrögzítést és vizuális állapotjelzést biztosít a könnyebb karbantartás érdekében. Alkalmazható különböző földelési rendszerekben, mint például TN-S, TN-C-S, TT, és a kapcsolódó kisfeszültségű{11}}elosztásokban. Azoknak az ügyfeleknek, akik megbízható túlfeszültség-védő berendezést keresnek nagyobb kisütési képességgel és egyszerű DIN-sínre szereléssel, ez a modell praktikus megoldást jelent mind új projektekhez, mind a panelek frissítéséhez.

• 2-es típusú túlfeszültség-védelem alacsony feszültségű AC elosztórendszerekhez.
• Magas kisülési áram opciók 10 kA-tól 100 kA-ig a különböző védelmi szintekhez.
• Gyors, kevesebb mint 25 n-es válaszidő a hatékony tranziens elnyomás érdekében.
• Dugaszolható moduláris kialakítás a könnyebb karbantartás és a gyors csere érdekében.
• Vizuális állapotablak a működési állapot egyszerű ellenőrzéséhez.
• Elérhető 1P, 2P, 3P és 4P változatban a rugalmas panelkonfigurációhoz.
• 35 mm-es DIN-sínre szerelhető a szabványos elektromos szekrényekbe történő kényelmes beépítéshez.
• A felügyeleti alkalmazásokhoz opcionális távjelzési változat is elérhető.
• Alkalmas otthonok, kereskedelmi épületek és ipari elektromos rendszerek számára.

A fent látható tipikus rendszerértékek a megadott termékanyagból vannak rendezve, és alkalmasak a SEO{0}}termékrészletekre fókuszáló tartalomra és az előzetes termékválasztásra.

• Lakossági elosztótáblák és háztartási védelmi rendszerek.
• Kereskedelmi épületek, üzletek, irodák és nyilvános létesítmények.
• Ipari áramelosztó panelek és gépi árambemenetek.
• Érzékeny vezérlők, meghajtók, kommunikációs eszközök és tápegységek védelme.
• Alacsony{0}}feszültségű rendszerek, amelyek védelmet igényelnek a villámlás és a kapcsolási túlfeszültség ellen.

A levezetőt szakképzett villanyszerelőnek kell felszerelnie egy 35 mm-es szabványos DIN-sínre, száraz elosztódobozba vagy szekrénybe. Javasoljuk, hogy a készüléket olyan helyre telepítse, ahol nincs erős vibráció vagy ütés. Rézvezetőket kell használni, és a csatlakozó vezetékeket a lehető legrövidebbnek kell tartani, lehetőleg 0,5 m-en belül, hogy csökkentsék a túlfeszültség-kisülés során fellépő induktív veszteségeket. A nullavezetőt és a PE földelő vezetéket megfelelően kell csatlakoztatni a kiválasztott rendszerbekötési módnak megfelelően.

A túlfeszültség-védő berendezés minden pólusát megfelelő biztosítékkal vagy kismegszakítóval kell alátámasztani. A telepítés után ellenőrizze, hogy az üzemállapot-jelzés normális-e. A termék alkalmas különféle rendszercsatlakozásokra, például TN-S, TN-C-S és TT elrendezésekre, feltéve, hogy a vezetékezés megfelel a termékjelölésnek és a projekt követelményeinek.

Működés közben a készüléket rendszeresen ellenőrizni kell, különösen a zivatarszezon előtt. Ellenőrizze az állapotablakot, a vezetékek tömítettségét, és hogy a ház nem mutat-e elszíneződést, deformációt vagy túlmelegedés jeleit. A zöld állapotjelzés általában egészséges működést jelez, míg a hiba vagy hibajelzés azt jelenti, hogy a védőmodult ki kell cserélni. Dugaszolható kialakításának köszönhetően a modulcsere gyorsabb és kényelmesebb, kiterjedt újrahuzalozás nélkül.

A T2 nagy kisülési áramú túlfeszültség-levezető kiválasztásakor a vásárlóknak meg kell erősíteniük a szükséges pólusszámot, a maximális folyamatos üzemi feszültséget Uc, a kisülési áramszintet és azt, hogy szükség van-e távoli jelzőérintkezőre. Magasabb-kockázatú környezetekben vagy szigorúbb túlfeszültség-védelmi követelményeket támasztó berendezésekben a magasabb Imax és In opciók előnyben részesíthetők. A helyes kiválasztás javítja a védelmi koordinációt és a hosszú távú -berendezés-megbízhatóságot.

Projekt kiválasztásához vagy tömeges vásárláshoz kérjük, küldje el a kívánt oszlopkonfigurációt, feszültségrendszert, névleges kisülési áramot, mennyiséget és telepítési kérelmet. Csapatunk segíthet a megfelelő T2 nagy kisülési áram túlfeszültség-levezető modelljének meghatározásában, valamint termékadatokkal, árajánlattámogatással és szállítási információkkal szolgál az energiaelosztási projekthez.
